نظرة عامة على المنتج
توفر صمامات البوابة المحززة-المرنة لدينا عزلًا موثوقًا للتدفق في أنظمة الحماية من الحرائق، وشبكات التدفئة والتهوية وتكييف الهواء التجارية، وخطوط أنابيب المياه الصناعية. تتميز هذه الصمامات بتصميم ساق غير مرتفع (NRS) ونهايات محززة قياسية تتوافق مع مواصفات AWWA C606، وتسمح بالتركيب الميكانيكي السريع بدون لحام أو تشفيه.
يتم إنشاء كل جسم صمام في مسبكنا الحائز على شهادة ISO 9001-، ويخضع لصب القالب الآلي واختبار هيدروستاتيكي بنسبة 100% قبل الشحن. نحن نزود المقاولين والموزعين الميكانيكيين العالميين بدقة أبعاد متسقة وأرقام حرارة يمكن تتبعها.
-
![صمام البوابة الجذعية غير المحززة-المرتفع]()
صمام البوابة الجذعية غير المحززة-المرتفعيوفر صمام البوابة -الجذعي غير الصاعد (NRS) المحزوز تحكمًا موثوقًا في تدفق التشغيل/الإيقاف لأنظمة الحماية من الحرائق، وحلقات التدفئة والتهوية وتكييف الهواء (HVAC)، وخطوط مرافق المياه البلدية.أكثر -
![صمام البوابة المخدد لإمدادات المياه]()
صمام البوابة المخدد لإمدادات المياهيوفر صمام البوابة النهائية المخدد عزلًا سريعًا وصارمًا لشبكات المياه البلدية، وأنظمة السباكة HVAC، وأنظمة الحماية من الحرائق التجارية.أكثر -
![صمام البوابة المحفور للحماية من الحرائق]()
صمام البوابة المحفور للحماية من الحرائقتم تصميم صمام البوابة المخدد للتركيب السريع والتحكم الموثوق في التدفق في أنظمة الحماية من الحرائق التجارية والصناعية.أكثر -
![صمام البوابة الجذعية المحززة]()
صمام البوابة الجذعية المحززةيوفر صمام البوابة الجذعية المخددة عزلًا موثوقًا للتدفق وتركيبًا ميكانيكيًا سريعًا للسباكة التجارية وحلقات التدفئة والتهوية وتكييف الهواء (HVAC) وأنظمة الحماية من الحرائق.أكثر -
![صمام البوابة المرن المرن]()
صمام البوابة المرن المرنيتيح صمام البوابة المثبت المرن المخدد توصيلات الأنابيب الصلبة والسريعة دون استخدام الخيوط أو اللحام أو التشفيه، مما يقلل بشكل كبير من عمالة التركيب في شبكات الحماية التجارية من الحرائق وشبكات أنابيب التدفئة والتهوية وتكييف الهواء (HVAC).أكثر -
![صمام البوابة النهائية المخدد من حديد الدكتايل]()
صمام البوابة النهائية المخدد من حديد الدكتايليوفر صمام البوابة الطرفية المخدد المصنوع من حديد الدكتايل تركيبًا سريعًا وصلبًا للحماية من الحرائق وأنظمة أنابيب التدفئة والتهوية وتكييف الهواء (HVAC).أكثر
المواصفات الفنية
|
المعلمة |
تفاصيل المواصفات |
|
نطاق الحجم |
NPS من 2 إلى 12 بوصة (DN50 - DN300) |
|
ضغط العمل |
300 رطل لكل بوصة مربعة (2.1 ميجا باسكال / 20.7 بار) |
|
الحد الأقصى لدرجة حرارة العمل |
120 درجة (248 درجة فهرنهايت) |
|
معيار الاتصال |
نهايات محززة وفقًا لمعايير AWWA C606 / ISO 6182 |
|
مادة الجسم |
حديد الدكتايل ASTM A536 Gr. 65-45-12 |
|
مادة إسفين |
حديد الدكتايل مغلف بالكامل بـ EPDM |
|
المواد الجذعية |
الفولاذ المقاوم للصدأ AISI 420/304 |
|
الطلاءات |
Fusion Bonded Epoxy (FBE) داخليًا وخارجيًا، بحد أدنى . 250 ميكرون |
|
الموافقات |
مُدرج في قائمة UL ومعتمد من FM (راجع قوائم الطرازات المحددة) |
الميزات الرئيسية
غير -الجذع الصاعد (NRS)
يتطلب المظهر الجانبي المدمج الحد الأدنى من الخلوص، وهو مناسب لحفر الصمامات الضيقة والتركيبات الجدارية.
01
إسفين مغلف
مطاط EPDM مُفلكن مباشرة على قلب الحديد المرن، مما يضمن إيقاف التنقيط- المحكم عند الضغط المقدر دون تدهور المقعد.
02
مسار التدفق المبسط
يعمل التصميم الداخلي الكامل للمنفذ- على التخلص من قيود التدفق، مما يقلل من انخفاض الضغط عبر مجموعة الصمام.
03
تركيب مفتاح العبث
يسمح توفير الوسادة/الرئيس المتكامل بالتركيب المباشر للمفاتيح الإشرافية لمراقبة رشاشات الحريق.
04
بناء حديد الدكتايل
يمتص الجسم ذو قوة الشد العالية إجهاد الأنابيب والصدمات الميكانيكية بشكل أفضل من الحديد الزهر القياسي.
05
أنظمة الحماية من الحرائق:صمامات التحكم الرئيسية وعزل منطقة الرش وخطوط تصريف مضخة الحريق.
HVAC الماء المبرد والمكثف:غرف المعدات الميكانيكية، وحلقات أبراج التبريد، ورؤوس الضخ الثانوية-الأولية.
توزيع المياه البلدية:شبكات مياه الشرب وعزل محطات التعزيز.
أنابيب المرافق الصناعية:إمدادات المياه النباتية وخطوط نقل السوائل العامة.
تصنيع المعدات الأصلية والتخصيص
نحن ندعم التصنيع المخصص لمصنعي معدات التزلج OEM والموزعين الصناعيين المتخصصين:
العلامة التجارية:لوحات أسماء مخصصة، وشعارات الجسم المنقوشة، ورموز التتبع المحفورة بالليزر-.
مواصفات الطلاء:سمك إيبوكسي بديل أو طلاءات متخصصة للحماية من التآكل الساحلي/تحت الأرض.
الإعدادية للتشغيل:ملحقات مشغل الترس أو وسادات التثبيت المثقوبة مسبقًا لتكامل المشغل الكهربائي/الهوائي.
التعبئة والتغليف:صناديق -تصدير عالية التحمل-من الخشب الرقائقي أو صناديق مغلفة على منصات نقالة-مصممة خصيصًا لشحن الحاويات.
الاختبار والجودة والتوثيق
تعمل مراقبة الجودة بشكل صارم وفقًا لبروتوكولات الجودة ISO 9001 وAPI، وذلك باستخدام-تحليل المعادن الطيفي الداخلي وآلات قياس الإحداثيات (CMM).
اختبار الضغط:يخضع كل صمام لاختبار الغلاف عند ضغط عمل يبلغ 1.5 × واختبار المقعد عند ضغط عمل يبلغ 1.1 × وفقًا للمعيار EN 12266 / API 598.
اختبار التصاق الطلاء:-اختبارات الالتصاق المتقاطع واكتشاف العطلات التي يتم إجراؤها على أسطح الإيبوكسي الداخلية.
حزم الوثائق المقدمة:
تقارير اختبار المواد (MTRs) إلى EN 10204 3.1
أرقام شهادات UL/FM وتقارير اختبار الفحص
أدلة التثبيت والتشغيل والصيانة (IOM).
الموارد الهندسية والتنزيلات
تنزيل نماذج CAD وBIM ثنائية وثلاثية الأبعاد (ZIP) (ضرورية للمقاولين الميكانيكيين ومصممي الأنابيب)
تنزيل الكتالوج الفني الكامل (PDF)
التعليمات
س: ما هي مواصفات حز الأنابيب المتوافقة مع هذه الصمامات؟
ج: تتوافق أخاديد النهاية مع مواصفات AWWA C606 للأنابيب -المحززة والمقطعة- من الفولاذ الكربوني، والفولاذ المقاوم للصدأ، وأنابيب حديد الدكتايل.
س: هل يمكن تركيب هذه الصمامات في البيئات الخارجية أو تحت الأرض؟
ج: نعم. يقاوم طلاء Fusion Bonded Epoxy (FBE) القياسي بقطر 250 ميكرون إجهاد التربة والرطوبة. للدفن المباشر، حدد محول عمود المؤشر الرأسي (IP) الخاص بنا.
س: ما هو المهلة القياسية الخاصة بك لأوامر المشروع بالجملة؟
ج: مهلة الإنتاج القياسية هي من 25 إلى 35 يومًا، اعتمادًا على حجم الطلب وتوزيع الحجم المطلوب. يتم شحن عناصر المخزون خلال 7 أيام عمل.
س: هل تقدمون -تقارير فحص من طرف ثالث قبل الشحن؟
ج: نعم. نحن نقوم بإجراء عمليات التفتيش التي تجريها SGS، أو BV، أو TÜV، أو وكالات الطرف الثالث المعينة من قبل العميل-في منشأة التصنيع لدينا.
طلب عرض أسعار
أرسل متطلبات مواصفات مشروعك (الحجم والكمية وضغط العمل والموافقات المطلوبة) للحصول على عرض أسعار تجاري. يستجيب فريقنا الهندسي في غضون 24 ساعة بأوراق البيانات الفنية الكاملة والأسعار.
نحن معروفون كواحد من أكثر مصنعي وموردي صمامات البوابة المحززة موثوقية في الصين. مع فريق الإنتاج المحترف، نحن قادرون على تلبية احتياجات غالبية عملائنا. لا تتردد في شراء صمامات البوابة المخددة المخصصة المصنوعة في الصين هنا من مصنعنا.
-
![صنبور حريق ذو زاوية مخرج واحد]()
صنبور حريق ذو زاوية مخرج واحدارفع مستوى أنظمة إخماد الحرائق لديك باستخدام صنبور إطفاء الحرائق ذو الزاوية الواحدة من Keylion®، والذي تم تصميمه لتحقيقأكثر -

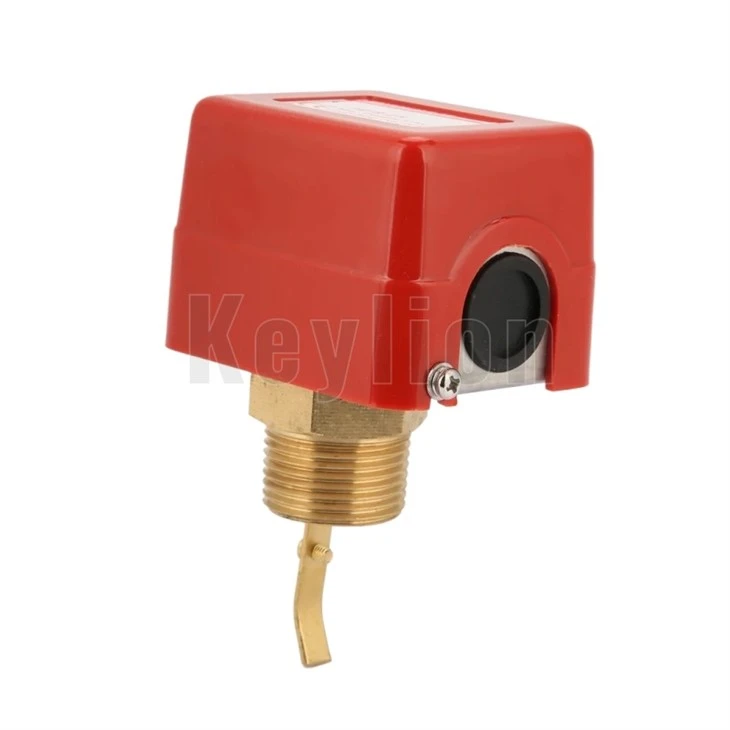

![كاشف تدفق المياه من نوع الريشة]()
