مقدمة المنتج
يوفر صمام الفحص ذو الحواف مقاس 3 بوصة حماية تلقائية لخطوط الأنابيب من خلال آلية القرص الموزونة. يؤدي التدفق الأمامي إلى رفع القرص بسلاسة؛ يؤدي توقف التدفق إلى الإغلاق الفوري عن طريق الجاذبية والضغط الخلفي. يقاوم حديد الدكتايل المصمم خصيصًا التنقير في الوسائط التي تعتمد على المياه العدوانية-مثل مياه الصرف الصحي والمحاليل الكيميائية الخفيفة. يعمل مسار التدفق الانسيابي على تقليل الاضطراب الناجم عن -التآكل. ضروري لأنظمة إخماد الحرائق، وضوابط الري، ومحطات المعالجة حيث يمكن أن يسبب التدفق العكسي مخاطر تشغيلية. يضمن التثبيت الأفقي أداءً موثوقًا وآمنًا للفشل-بدون تدخل يدوي.
معلمة المنتج

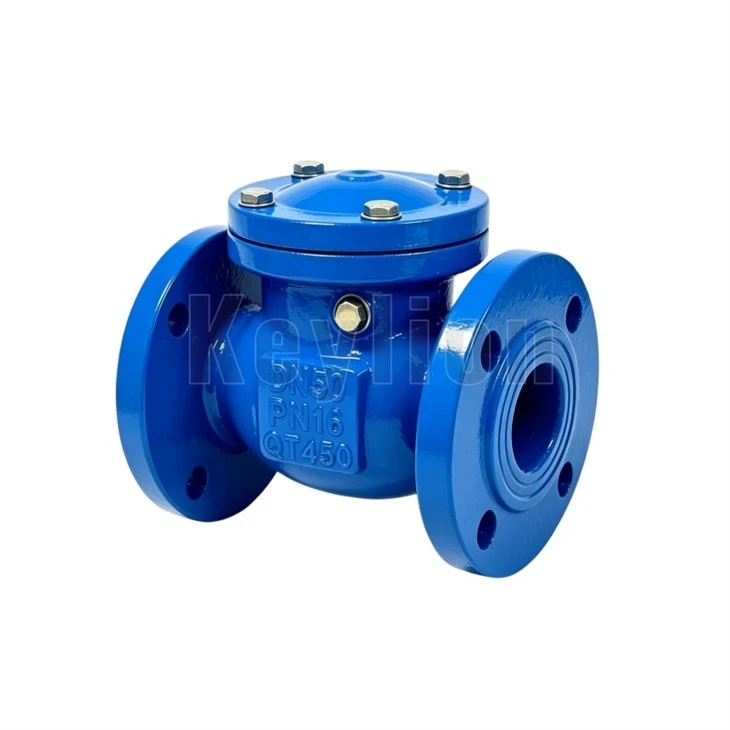

اسم المنتج:صمام فحص ذو حواف 3 بوصة
المادة الرئيسية:حديد الدكتايل (الحديد الزهر)
درجة حرارة العمل:0 درجة إلى 80 درجة (32 درجة فهرنهايت إلى 176 درجة فهرنهايت)
مقاس:DN50، DN65، DN80، DN100، DN125، DN150، DN200
تصنيف الضغط:فئة 150 رطل
وسط العمل:المياه / الصرف الصحي
لون:أزرق/أحمر
التطبيقات:يُستخدم عموديًا وأفقيًا؛ يُستخدم في خط أنابيب التدفق-في اتجاه واحد لمنع تدفق المياه إلى الخلف
مادة المنتج
جسم
حديد الدكتايل، QT450-10
01
العارضة/الجذعية
الفولاذ المقاوم للصدأ 304
02
القرص
حديد الدكتايل مغطى بـ EPDM
03
ختم
نبر
04
بولت
الفولاذ المقاوم للصدأ 304
05
ميزات المنتج
صمامات فحص التأرجحيتم تركيبها بشكل أساسي في خطوط الأنابيب الأفقية ولكنها مناسبة أيضًا لأنظمة الأنابيب الرأسية.عند النشر عموديًا، يجب أن يكون تدفق الوسائط لأعلى من الأسفل إلى الأعلى. بالإضافة إلى ذلك، تتميز هذه الصمامات بما يلي:
مرور مبسط
تعمل الخطوط الداخلية ذات الكفاءة الهيدروليكية على تقليل مقاومة السوائل وتعزيز قدرة التدفق.
آلية التخميد
تعمل مثبطات الأقراص المدمجة على منع الإغلاق المفاجئ، مما يخفف من آثار المطرقة المائية وتلف المقعد.
أداء الختم
فقاعة موثوقة- ذات إغلاق محكم عند إغلاقها. يعمل الزنبرك الاختياري أو المساعدات الموزونة على تعزيز سلامة الختم.
باختصار، توفر صمامات عدم الرجوع المتأرجحة بنية واضحة وبساطة تشغيلية وختمًا يمكن الاعتماد عليه - مما يجعلها قابلة للتطبيق عالميًا في أنظمة خطوط أنابيب السوائل.
التعليمات
Q1: ما الذي يفعله صمام فحص التأرجح بالضبط؟
صمام فحص التأرجح هو صمام تلقائي يسمح بتدفق السائل في اتجاه واحد فقط. يستخدم قرصًا متأرجحًا يفتح عندما يتحرك السائل للأمام ويغلق بسرعة عندما يتوقف التدفق أو يحاول الرجوع إلى الخلف. يحمي هذا التصميم البسيط والفعال المعدات ويمنع التدفق العكسي في خطوط الأنابيب دون الحاجة إلى أي تشغيل يدوي أو مصدر طاقة خارجي.
س2: أين يتم استخدام هذه الصمامات بشكل شائع؟
ستجد صمامات فحص التأرجح تستخدم على نطاق واسع في أنظمة إمدادات المياه، ودوائر التدفئة والتبريد، وخطوط المياه الصناعية، وأنظمة الري، وتطبيقات الصرف الصحي. وهي مناسبة بشكل خاص-للأنظمة ذات التدفق الثابت نسبيًا في الأنابيب ذات القطر الأكبر. تصميمها البسيط يجعلها خيارًا موثوقًا واقتصاديًا للعديد من تطبيقات الأغراض العامة.
س 3: كيف أعرف ما إذا كان صمام فحص التأرجح مناسبًا لطلبي؟
ضع في اعتبارك صمام عدم الرجوع المتأرجح إذا كان نظامك يحتوي على أنابيب أفقية أو أنابيب عمودية ذات تدفق تصاعدي، ويتعامل مع سوائل نظيفة نسبيًا مثل الماء أو الهواء، ويعمل بمعدلات تدفق ثابتة دون تشغيل/توقف متكرر، ويتضمن أحجام أنابيب أكبر حيث تكون مقاومة التدفق المنخفضة مفيدة. بالنسبة للتطبيقات المتخصصة مع المواد الكيميائية، أو درجات الحرارة القصوى، أو انعكاسات التدفق المتكررة، قد تكون أنواع الصمامات الأخرى أكثر ملاءمة.
